PRODUCTS

COIL

Product lineup

Products search

Category

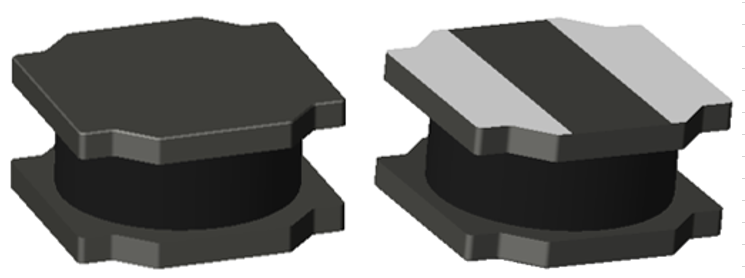

POWER INDUCTOR_SPE

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
automotive SPE SPE201610 2.1 x 1.7 1.05 0.47 ~ 22 53 ~ 2,000 0.38 ~ 2.7 0.3 ~ 2.16
automotive SPE SPE201610H 2.0 x 1.7 1.0 0.24 ~ 10 40 ~ 826 0.8 ~ 4.5 0.7 ~ 3.15
automotive SPE SPE252012 2.5 x 2.0 1.25 0.24 ~ 47 28 ~ 2,000 0.3 ~ 4.05 0.29 ~ 3.5
automotive SPE SPE252012H 2.5 x 2.0 1.2 0.24 ~ 22 30 ~ 1,080 0.7 ~ 6.5 0.35 ~ 4.3
automotive SPE SPE252016 2.5*2.0 1.8 0.39~220.0 40.0~2.800 0.44~0.375 -
automotive SPE SPE3012 3.0 x 3.0 1.2 1.5 ~ 47 62 ~ 1,300 0.3 ~ 1.6 -
automotive SPE SPE3015 3.0 x 3.0 1.5 1.0 ~ 47 30 ~ 1,600 0.35 ~ 2.3 0.3 ~ 2.2
automotive SPE SPE4020 4.0 x 4.0 2.0 1.0 ~ 100 23 ~ 2,100 0.5 ~ 5.1 0.31 ~ 2.15
automotive SPE SPE4030 4.0 x 4.0 3.0 0.47 ~ 100 12 ~ 1,370 0.75 ~ 7.8 0.45 ~ 5.2
automotive SPE SPE5020 5.0 x 5.0 2.0 0.75 ~ 100 14 ~ 1,220 0.55 ~ 6 0.5 ~ 3.5
automotive SPE SPE5040 5.0 x 5.0 4.0 1.0 ~ 2,200 14 ~ 14,000 0.11 ~ 7.8 0.1 ~ 4.8
automotive SPE SPE6028 6.0 x 6.0 2.8 1.2 ~ 100 13 ~ 550 0.9 ~ 9.5 0.6 ~ 4.5
automotive SPE SPE6045 6.0 x 6.0 4.5 0.47 ~ 4,700 17 ~ 24,500 0.15 ~ 7.6 0.1 ~ 4.2
automotive SPE SPE8040 8.0 x 8.0 4.0 0.47 ~ 330 16 ~ 1,000 0.65 ~ 12 0.55 ~ 10
  • Part Number : SPE201610
  • Type : SPE
  • LxW mm : 2.1 x 1.7
  • Height Max. mm : 1.05
  • Inductance μH : 0.47 ~ 22
  • DCR Max. mΩ : 53 ~ 2,000
  • Isat Typ. A : 0.38 ~ 2.7
  • Irms Typ. A : 0.3 ~ 2.16
  • inquiry :
  • Part Number : SPE201610H
  • Type : SPE
  • LxW mm : 2.0 x 1.7
  • Height Max. mm : 1.0
  • Inductance μH : 0.24 ~ 10
  • DCR Max. mΩ : 40 ~ 826
  • Isat Typ. A : 0.8 ~ 4.5
  • Irms Typ. A : 0.7 ~ 3.15
  • inquiry :
  • Part Number : SPE252012
  • Type : SPE
  • LxW mm : 2.5 x 2.0
  • Height Max. mm : 1.25
  • Inductance μH : 0.24 ~ 47
  • DCR Max. mΩ : 28 ~ 2,000
  • Isat Typ. A : 0.3 ~ 4.05
  • Irms Typ. A : 0.29 ~ 3.5
  • inquiry :
  • Part Number : SPE252012H
  • Type : SPE
  • LxW mm : 2.5 x 2.0
  • Height Max. mm : 1.2
  • Inductance μH : 0.24 ~ 22
  • DCR Max. mΩ : 30 ~ 1,080
  • Isat Typ. A : 0.7 ~ 6.5
  • Irms Typ. A : 0.35 ~ 4.3
  • inquiry :
  • Part Number : SPE252016
  • Type : SPE
  • LxW mm : 2.5*2.0
  • Height Max. mm : 1.8
  • Inductance μH : 0.39~220.0
  • DCR Max. mΩ : 40.0~2.800
  • Isat Typ. A : 0.44~0.375
  • Irms Typ. A : -
  • inquiry :
  • Part Number : SPE3012
  • Type : SPE
  • LxW mm : 3.0 x 3.0
  • Height Max. mm : 1.2
  • Inductance μH : 1.5 ~ 47
  • DCR Max. mΩ : 62 ~ 1,300
  • Isat Typ. A : 0.3 ~ 1.6
  • Irms Typ. A : -
  • inquiry :
  • Part Number : SPE3015
  • Type : SPE
  • LxW mm : 3.0 x 3.0
  • Height Max. mm : 1.5
  • Inductance μH : 1.0 ~ 47
  • DCR Max. mΩ : 30 ~ 1,600
  • Isat Typ. A : 0.35 ~ 2.3
  • Irms Typ. A : 0.3 ~ 2.2
  • inquiry :
  • Part Number : SPE4020
  • Type : SPE
  • LxW mm : 4.0 x 4.0
  • Height Max. mm : 2.0
  • Inductance μH : 1.0 ~ 100
  • DCR Max. mΩ : 23 ~ 2,100
  • Isat Typ. A : 0.5 ~ 5.1
  • Irms Typ. A : 0.31 ~ 2.15
  • inquiry :
  • Part Number : SPE4030
  • Type : SPE
  • LxW mm : 4.0 x 4.0
  • Height Max. mm : 3.0
  • Inductance μH : 0.47 ~ 100
  • DCR Max. mΩ : 12 ~ 1,370
  • Isat Typ. A : 0.75 ~ 7.8
  • Irms Typ. A : 0.45 ~ 5.2
  • inquiry :
  • Part Number : SPE5020
  • Type : SPE
  • LxW mm : 5.0 x 5.0
  • Height Max. mm : 2.0
  • Inductance μH : 0.75 ~ 100
  • DCR Max. mΩ : 14 ~ 1,220
  • Isat Typ. A : 0.55 ~ 6
  • Irms Typ. A : 0.5 ~ 3.5
  • inquiry :
  • Part Number : SPE5040
  • Type : SPE
  • LxW mm : 5.0 x 5.0
  • Height Max. mm : 4.0
  • Inductance μH : 1.0 ~ 2,200
  • DCR Max. mΩ : 14 ~ 14,000
  • Isat Typ. A : 0.11 ~ 7.8
  • Irms Typ. A : 0.1 ~ 4.8
  • inquiry :
  • Part Number : SPE6028
  • Type : SPE
  • LxW mm : 6.0 x 6.0
  • Height Max. mm : 2.8
  • Inductance μH : 1.2 ~ 100
  • DCR Max. mΩ : 13 ~ 550
  • Isat Typ. A : 0.9 ~ 9.5
  • Irms Typ. A : 0.6 ~ 4.5
  • inquiry :
  • Part Number : SPE6045
  • Type : SPE
  • LxW mm : 6.0 x 6.0
  • Height Max. mm : 4.5
  • Inductance μH : 0.47 ~ 4,700
  • DCR Max. mΩ : 17 ~ 24,500
  • Isat Typ. A : 0.15 ~ 7.6
  • Irms Typ. A : 0.1 ~ 4.2
  • inquiry :
  • Part Number : SPE8040
  • Type : SPE
  • LxW mm : 8.0 x 8.0
  • Height Max. mm : 4.0
  • Inductance μH : 0.47 ~ 330
  • DCR Max. mΩ : 16 ~ 1,000
  • Isat Typ. A : 0.65 ~ 12
  • Irms Typ. A : 0.55 ~ 10
  • inquiry :
×

POWER INDUCTOR_SPL

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
automotive SPL SPL7045 Ni 7.6*7.6 4.8 1.2~1.000 21.0~4.450 0.3~9.5 0.21~5.5
automotive SPL SPL10055 Ni 10.5*10.5 6.0 1.2~1.000 13.0~2.120 0.5~14.0 0.67~9.0
automotive SPL SPL10080 Mn 10.5*10.5 8.5 1.5~1.000 12.0~2.070 1.2~30.0 0.5~10.4
automotive SPL SPL12060 Ni 12.4*12.4* 6.5 1.0~1.000 4.5~1.870 0.75~25.0 0.60~13.0
automotive SPL SPL12060 Mn 12.4*12.4 6.5 1.0~1.000 6.0~1.790 1.15~36.0 0.75~13.0
automotive SPL SPL12080 Ni 12.4*12.4 8.5 1.0~1.000 7.0~1.460 1.0~27.0 0.6~12.0
automotive SPL SPL12080 Mn 12.4*12.4 8.5 1.0~1.000 6.5~1.520 1.1~39.0 0.7~13.0
  • Part Number : SPL7045 Ni
  • Type : SPL
  • LxW mm : 7.6*7.6
  • Height Max. mm : 4.8
  • Inductance μH : 1.2~1.000
  • DCR Max. mΩ : 21.0~4.450
  • Isat Typ. A : 0.3~9.5
  • Irms Typ. A : 0.21~5.5
  • inquiry :
  • Part Number : SPL10055 Ni
  • Type : SPL
  • LxW mm : 10.5*10.5
  • Height Max. mm : 6.0
  • Inductance μH : 1.2~1.000
  • DCR Max. mΩ : 13.0~2.120
  • Isat Typ. A : 0.5~14.0
  • Irms Typ. A : 0.67~9.0
  • inquiry :
  • Part Number : SPL10080 Mn
  • Type : SPL
  • LxW mm : 10.5*10.5
  • Height Max. mm : 8.5
  • Inductance μH : 1.5~1.000
  • DCR Max. mΩ : 12.0~2.070
  • Isat Typ. A : 1.2~30.0
  • Irms Typ. A : 0.5~10.4
  • inquiry :
  • Part Number : SPL12060 Ni
  • Type : SPL
  • LxW mm : 12.4*12.4*
  • Height Max. mm : 6.5
  • Inductance μH : 1.0~1.000
  • DCR Max. mΩ : 4.5~1.870
  • Isat Typ. A : 0.75~25.0
  • Irms Typ. A : 0.60~13.0
  • inquiry :
  • Part Number : SPL12060 Mn
  • Type : SPL
  • LxW mm : 12.4*12.4
  • Height Max. mm : 6.5
  • Inductance μH : 1.0~1.000
  • DCR Max. mΩ : 6.0~1.790
  • Isat Typ. A : 1.15~36.0
  • Irms Typ. A : 0.75~13.0
  • inquiry :
  • Part Number : SPL12080 Ni
  • Type : SPL
  • LxW mm : 12.4*12.4
  • Height Max. mm : 8.5
  • Inductance μH : 1.0~1.000
  • DCR Max. mΩ : 7.0~1.460
  • Isat Typ. A : 1.0~27.0
  • Irms Typ. A : 0.6~12.0
  • inquiry :
  • Part Number : SPL12080 Mn
  • Type : SPL
  • LxW mm : 12.4*12.4
  • Height Max. mm : 8.5
  • Inductance μH : 1.0~1.000
  • DCR Max. mΩ : 6.5~1.520
  • Isat Typ. A : 1.1~39.0
  • Irms Typ. A : 0.7~13.0
  • inquiry :
×

POWER INDUCTOR_SPH

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
automotive SPH SPH2012-10NN 2.0*1.2 1.0 0.1~10.0 13.0~660.0 1.2~8.5 1.1~7.5
automotive SPH SPH2016-10NN 2.0*1.6 1.0 0.1~10.0 12.0~580.0 1.4~9.0 1.0~8.5
automotive SPH SPH2016-12NN 2.0*1.6 1.2 0.1~3.3 7.0~180.0 2.6~12.0 2.3~11.0
automotive SPH SPH2520-10NN 2.5*2.0 1.0 0.22~22.0 17.0~1.300 1.1~8.6 0.85~6.8
automotive SPH SPH2520-12NN 2.5*2.0 1.2 0.1~10.0 10.0~400.0 1.6~13.5 1.2~12.0
automotive SPH SPH3020 3.4*3.2 2.0 0.33~10.0 21.0~422.0 1.6~10.0 1.4~8.0
automotive SPH SPH4020 4.4*4.2 2.0 0.1~10.0 4.0~282.0 2.0~22.0 1.6~13.0
automotive SPH SPH5030 5.5*5.3 3.0 0.1~15.0 3.0~180.0 2.2~30.0 1.7~25.0
automotive SPH SPH7030 7.1*6.6 3.0 0.12~47.0 1.3~385.0 2.0~55.0 1.5~30.0
automotive SPH SPH7040 7.1*6.6 4.0 0.68~47.0 5.0~320.0 2.0~19.0 1.8~17.0
automotive SPH SPH8040 8.8*8.2 4.2 0.22~47.0 1.8~225.0 3.1~60.0 2.9~36.0
automotive SPH SPH10040 11.0*10.3 4.0 0.15~100.0 0.65~340.0 2.3~75.0 2.0~45.0
automotive SPH SPH10050 11.5*10.3 5.0 0.22~100.0 0.8~290.0 2.8~65.0 2.1~37.0
automotive SPH SPH13040 13.45*12.6 4.0 0.22~22.0 0.9~51.0 6.0~50.0 4.5~42.0
automotive SPH SPH13050 13.45*12.6 5.0 0.22~47.0 0.70~130.0 5.0~75.0 3.0~50.0
automotive SPH SPH13060 13.45~12.6 6.0 3.3~150.0 6.8~350.0 2.7~25.0 1.5~17.5
automotive SPH SPH17070 17.15~17.15 7.0 2.2~100.0 2.5~130.0 5.0~34.0 3.7~29.0
  • Part Number : SPH2012-10NN
  • Type : SPH
  • LxW mm : 2.0*1.2
  • Height Max. mm : 1.0
  • Inductance μH : 0.1~10.0
  • DCR Max. mΩ : 13.0~660.0
  • Isat Typ. A : 1.2~8.5
  • Irms Typ. A : 1.1~7.5
  • inquiry :
  • Part Number : SPH2016-10NN
  • Type : SPH
  • LxW mm : 2.0*1.6
  • Height Max. mm : 1.0
  • Inductance μH : 0.1~10.0
  • DCR Max. mΩ : 12.0~580.0
  • Isat Typ. A : 1.4~9.0
  • Irms Typ. A : 1.0~8.5
  • inquiry :
  • Part Number : SPH2016-12NN
  • Type : SPH
  • LxW mm : 2.0*1.6
  • Height Max. mm : 1.2
  • Inductance μH : 0.1~3.3
  • DCR Max. mΩ : 7.0~180.0
  • Isat Typ. A : 2.6~12.0
  • Irms Typ. A : 2.3~11.0
  • inquiry :
  • Part Number : SPH2520-10NN
  • Type : SPH
  • LxW mm : 2.5*2.0
  • Height Max. mm : 1.0
  • Inductance μH : 0.22~22.0
  • DCR Max. mΩ : 17.0~1.300
  • Isat Typ. A : 1.1~8.6
  • Irms Typ. A : 0.85~6.8
  • inquiry :
  • Part Number : SPH2520-12NN
  • Type : SPH
  • LxW mm : 2.5*2.0
  • Height Max. mm : 1.2
  • Inductance μH : 0.1~10.0
  • DCR Max. mΩ : 10.0~400.0
  • Isat Typ. A : 1.6~13.5
  • Irms Typ. A : 1.2~12.0
  • inquiry :
  • Part Number : SPH3020
  • Type : SPH
  • LxW mm : 3.4*3.2
  • Height Max. mm : 2.0
  • Inductance μH : 0.33~10.0
  • DCR Max. mΩ : 21.0~422.0
  • Isat Typ. A : 1.6~10.0
  • Irms Typ. A : 1.4~8.0
  • inquiry :
  • Part Number : SPH4020
  • Type : SPH
  • LxW mm : 4.4*4.2
  • Height Max. mm : 2.0
  • Inductance μH : 0.1~10.0
  • DCR Max. mΩ : 4.0~282.0
  • Isat Typ. A : 2.0~22.0
  • Irms Typ. A : 1.6~13.0
  • inquiry :
  • Part Number : SPH5030
  • Type : SPH
  • LxW mm : 5.5*5.3
  • Height Max. mm : 3.0
  • Inductance μH : 0.1~15.0
  • DCR Max. mΩ : 3.0~180.0
  • Isat Typ. A : 2.2~30.0
  • Irms Typ. A : 1.7~25.0
  • inquiry :
  • Part Number : SPH7030
  • Type : SPH
  • LxW mm : 7.1*6.6
  • Height Max. mm : 3.0
  • Inductance μH : 0.12~47.0
  • DCR Max. mΩ : 1.3~385.0
  • Isat Typ. A : 2.0~55.0
  • Irms Typ. A : 1.5~30.0
  • inquiry :
  • Part Number : SPH7040
  • Type : SPH
  • LxW mm : 7.1*6.6
  • Height Max. mm : 4.0
  • Inductance μH : 0.68~47.0
  • DCR Max. mΩ : 5.0~320.0
  • Isat Typ. A : 2.0~19.0
  • Irms Typ. A : 1.8~17.0
  • inquiry :
  • Part Number : SPH8040
  • Type : SPH
  • LxW mm : 8.8*8.2
  • Height Max. mm : 4.2
  • Inductance μH : 0.22~47.0
  • DCR Max. mΩ : 1.8~225.0
  • Isat Typ. A : 3.1~60.0
  • Irms Typ. A : 2.9~36.0
  • inquiry :
  • Part Number : SPH10040
  • Type : SPH
  • LxW mm : 11.0*10.3
  • Height Max. mm : 4.0
  • Inductance μH : 0.15~100.0
  • DCR Max. mΩ : 0.65~340.0
  • Isat Typ. A : 2.3~75.0
  • Irms Typ. A : 2.0~45.0
  • inquiry :
  • Part Number : SPH10050
  • Type : SPH
  • LxW mm : 11.5*10.3
  • Height Max. mm : 5.0
  • Inductance μH : 0.22~100.0
  • DCR Max. mΩ : 0.8~290.0
  • Isat Typ. A : 2.8~65.0
  • Irms Typ. A : 2.1~37.0
  • inquiry :
  • Part Number : SPH13040
  • Type : SPH
  • LxW mm : 13.45*12.6
  • Height Max. mm : 4.0
  • Inductance μH : 0.22~22.0
  • DCR Max. mΩ : 0.9~51.0
  • Isat Typ. A : 6.0~50.0
  • Irms Typ. A : 4.5~42.0
  • inquiry :
  • Part Number : SPH13050
  • Type : SPH
  • LxW mm : 13.45*12.6
  • Height Max. mm : 5.0
  • Inductance μH : 0.22~47.0
  • DCR Max. mΩ : 0.70~130.0
  • Isat Typ. A : 5.0~75.0
  • Irms Typ. A : 3.0~50.0
  • inquiry :
  • Part Number : SPH13060
  • Type : SPH
  • LxW mm : 13.45~12.6
  • Height Max. mm : 6.0
  • Inductance μH : 3.3~150.0
  • DCR Max. mΩ : 6.8~350.0
  • Isat Typ. A : 2.7~25.0
  • Irms Typ. A : 1.5~17.5
  • inquiry :
  • Part Number : SPH17070
  • Type : SPH
  • LxW mm : 17.15~17.15
  • Height Max. mm : 7.0
  • Inductance μH : 2.2~100.0
  • DCR Max. mΩ : 2.5~130.0
  • Isat Typ. A : 5.0~34.0
  • Irms Typ. A : 3.7~29.0
  • inquiry :
×

DIP INDUCTOR

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
DPT DPT0811 9.0*9.0 12.2 1.0~10.000 8.5~14.3 0.13~9.0 -
DPT DPT0808 9.0*9.0 9.0 1.0~10.000 8.0~19.700 0.1~8.0 -
  • Part Number : DPT0811
  • Type : DPT
  • LxW mm : 9.0*9.0
  • Height Max. mm : 12.2
  • Inductance μH : 1.0~10.000
  • DCR Max. mΩ : 8.5~14.3
  • Isat Typ. A : 0.13~9.0
  • Irms Typ. A : -
  • inquiry :
  • Part Number : DPT0808
  • Type : DPT
  • LxW mm : 9.0*9.0
  • Height Max. mm : 9.0
  • Inductance μH : 1.0~10.000
  • DCR Max. mΩ : 8.0~19.700
  • Isat Typ. A : 0.1~8.0
  • Irms Typ. A : -
  • inquiry :
×

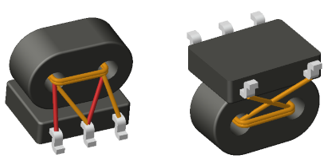

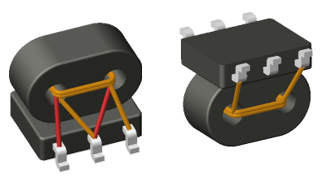

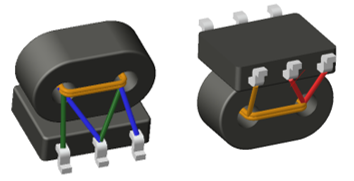

BALUN TRANSFORMER

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Frequency Turns ratio Insertion Loss(dB) Return Loss(dB) Inquiry
Balun 4:1 SMD Balun 6.4*6.7 4.8 5.0~200 MHz 4:1 0.4~4.5 3.0~20.0
Balun 2:1 SMD Balun 5.1*4.4 3.6 5.0~300 MHz 2:1 0.4~2.2 6.0~25.0
Balun 1:1 SMD Balun 5.1*4.4 3.6 5.0~200 MHz 1:1 0.4~0.6 10.0~23.0
  • Part Number : 4:1 SMD Balun
  • Type : Balun
  • LxW mm : 6.4*6.7
  • Height Max. mm : 4.8
  • Frequency : 5.0~200 MHz
  • Turns ratio : 4:1
  • Insertion Loss(dB) : 0.4~4.5
  • Return Loss(dB) : 3.0~20.0
  • inquiry :
  • Part Number : 2:1 SMD Balun
  • Type : Balun
  • LxW mm : 5.1*4.4
  • Height Max. mm : 3.6
  • Frequency : 5.0~300 MHz
  • Turns ratio : 2:1
  • Insertion Loss(dB) : 0.4~2.2
  • Return Loss(dB) : 6.0~25.0
  • inquiry :
  • Part Number : 1:1 SMD Balun
  • Type : Balun
  • LxW mm : 5.1*4.4
  • Height Max. mm : 3.6
  • Frequency : 5.0~200 MHz
  • Turns ratio : 1:1
  • Insertion Loss(dB) : 0.4~0.6
  • Return Loss(dB) : 10.0~23.0
  • inquiry :
×

TRANSPONDER COIL

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Q SENSITIVITY Inquiry
automotive Transponder STC5530-592H-30NC 5.85*3.15 3.1 5.89 70.0 35 Min 23
automotive Transponder STC3225-141J-22NC 3.2*2.5 2.4 1.400 42.000 15Min 3.7
  • Part Number : STC5530-592H-30NC
  • Type : Transponder
  • LxW mm : 5.85*3.15
  • Height Max. mm : 3.1
  • Inductance : 5.89
  • DCR Max. : 70.0
  • Q : 35 Min
  • SENSITIVITY : 23
  • inquiry :
  • Part Number : STC3225-141J-22NC
  • Type : Transponder
  • LxW mm : 3.2*2.5
  • Height Max. mm : 2.4
  • Inductance : 1.400
  • DCR Max. : 42.000
  • Q : 15Min
  • SENSITIVITY : 3.7
  • inquiry :
×

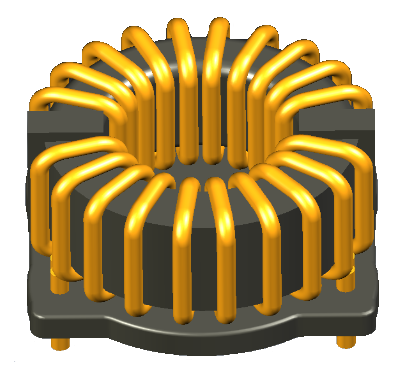

CM FILTER

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 IMPEDANCE
Ω		 Insulation Resistance
Ω		 Inquiry
automotive Filter CM Filter 40.0*25.0 15.0 15.5 755.0 - 100.0
  • Part Number : CM Filter
  • Type : Filter
  • LxW mm : 40.0*25.0
  • Height Max. mm : 15.0
  • Inductance μH : 15.5
  • DCR Max. mΩ : 755.0
  • IMPEDANCE Ω : -
  • Insulation Resistance Ω : 100.0
  • inquiry :
×

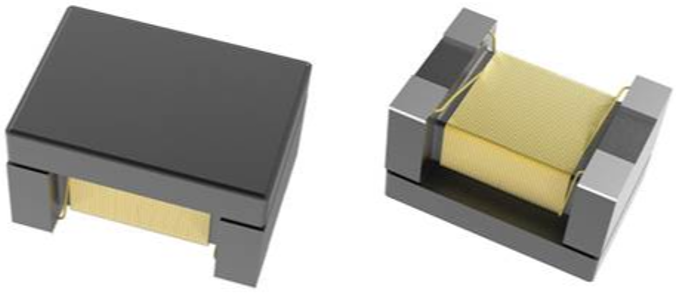

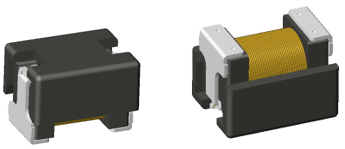

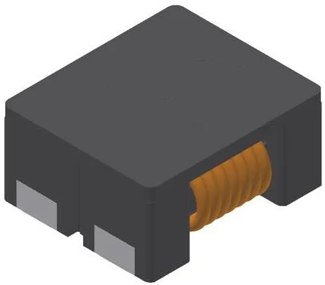

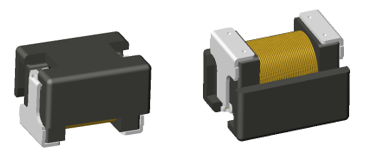

COMMON MODE

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 IMPEDANCE
Ω		 Insulation Resistance
Ω		 Inquiry
automotive SCF SCF1211-60NC 12.3*10.8 6.0 2.5~10.5 2.9~12.0 240.0~1.200 10.0
automotive SCF SCF9070-48NC 9.0*7.0 4.8 1.4~15.0 6.0~80.0 225.0~2.500 10.0
automotive SCF SCF7060-38NC 7.0*6.0 3.8 0.4~19.0 5.0~75.0 40.0~2.500 10.0
automotive SCF SCF4532-26NA 4.5*3.2 2.8 11.0~100.0 600.0~2.000 300.0~2.000 10.0
automotive SCF SCF4532-26NC 4.5*3.2 2.8 11.0~100.0 600.0~2.000 300.0~2.000 10.0
automotive SCF SCF3225-23NC 3.2*2.5 2.5 11.0~240.0 300.0~4.100 300.0~5.000 10.0
automotive SCF SCF2012-12NC 2.03*1.27 1.4 - 150.0~1.000 30.0~1.000 10.0
SCF SCF4532-28NN 4.5*3.2 3.0 11.0~200.0 600.0~4.500 300.0~5.000 10.0
SCF SCF3225-22NN 3.2*2.5 2.4 11.0~200.0 400.0~6.000 300.0~5.000 10.0
SCF SCF3216-18NN 3.2*1.6 2.0 - 250.0~1.200 50.0~2.200 10.0
SCF SCF2520-12NN 2.5*2.0 1.4 - 250.0~500 300.0~1.000 10.0
SCF SCF2012-12NN 2.0*1.2 1.4 - 200.0~1.200 30.0~2.200 10.0
SCF SCF1608-11NN 1.6*0.8 1.3 - 100.0~250.0 25.0~220.0 10.0
SCF SCF1210-08NN 1.2*1.0 1.0 - 150.0~500.0 20.0~300.0 10.0
  • Part Number : SCF1211-60NC
  • Type : SCF
  • LxW mm : 12.3*10.8
  • Height Max. mm : 6.0
  • Inductance μH : 2.5~10.5
  • DCR Max. mΩ : 2.9~12.0
  • Isat Typ. A : 240.0~1.200
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF9070-48NC
  • Type : SCF
  • LxW mm : 9.0*7.0
  • Height Max. mm : 4.8
  • Inductance μH : 1.4~15.0
  • DCR Max. mΩ : 6.0~80.0
  • Isat Typ. A : 225.0~2.500
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF7060-38NC
  • Type : SCF
  • LxW mm : 7.0*6.0
  • Height Max. mm : 3.8
  • Inductance μH : 0.4~19.0
  • DCR Max. mΩ : 5.0~75.0
  • Isat Typ. A : 40.0~2.500
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF4532-26NA
  • Type : SCF
  • LxW mm : 4.5*3.2
  • Height Max. mm : 2.8
  • Inductance μH : 11.0~100.0
  • DCR Max. mΩ : 600.0~2.000
  • Isat Typ. A : 300.0~2.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF4532-26NC
  • Type : SCF
  • LxW mm : 4.5*3.2
  • Height Max. mm : 2.8
  • Inductance μH : 11.0~100.0
  • DCR Max. mΩ : 600.0~2.000
  • Isat Typ. A : 300.0~2.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF3225-23NC
  • Type : SCF
  • LxW mm : 3.2*2.5
  • Height Max. mm : 2.5
  • Inductance μH : 11.0~240.0
  • DCR Max. mΩ : 300.0~4.100
  • Isat Typ. A : 300.0~5.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF2012-12NC
  • Type : SCF
  • LxW mm : 2.03*1.27
  • Height Max. mm : 1.4
  • Inductance μH : -
  • DCR Max. mΩ : 150.0~1.000
  • Isat Typ. A : 30.0~1.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF4532-28NN
  • Type : SCF
  • LxW mm : 4.5*3.2
  • Height Max. mm : 3.0
  • Inductance μH : 11.0~200.0
  • DCR Max. mΩ : 600.0~4.500
  • Isat Typ. A : 300.0~5.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF3225-22NN
  • Type : SCF
  • LxW mm : 3.2*2.5
  • Height Max. mm : 2.4
  • Inductance μH : 11.0~200.0
  • DCR Max. mΩ : 400.0~6.000
  • Isat Typ. A : 300.0~5.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF3216-18NN
  • Type : SCF
  • LxW mm : 3.2*1.6
  • Height Max. mm : 2.0
  • Inductance μH : -
  • DCR Max. mΩ : 250.0~1.200
  • Isat Typ. A : 50.0~2.200
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF2520-12NN
  • Type : SCF
  • LxW mm : 2.5*2.0
  • Height Max. mm : 1.4
  • Inductance μH : -
  • DCR Max. mΩ : 250.0~500
  • Isat Typ. A : 300.0~1.000
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF2012-12NN
  • Type : SCF
  • LxW mm : 2.0*1.2
  • Height Max. mm : 1.4
  • Inductance μH : -
  • DCR Max. mΩ : 200.0~1.200
  • Isat Typ. A : 30.0~2.200
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF1608-11NN
  • Type : SCF
  • LxW mm : 1.6*0.8
  • Height Max. mm : 1.3
  • Inductance μH : -
  • DCR Max. mΩ : 100.0~250.0
  • Isat Typ. A : 25.0~220.0
  • Irms Typ. A : 10.0
  • inquiry :
  • Part Number : SCF1210-08NN
  • Type : SCF
  • LxW mm : 1.2*1.0
  • Height Max. mm : 1.0
  • Inductance μH : -
  • DCR Max. mΩ : 150.0~500.0
  • Isat Typ. A : 20.0~300.0
  • Irms Typ. A : 10.0
  • inquiry :
×

CHOKE COIL

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
automotive Choke Choke Coil 30.0*9.3 9.3 3.0 1.75 - -
  • Part Number : Choke Coil
  • Type : Choke
  • LxW mm : 30.0*9.3
  • Height Max. mm : 9.3
  • Inductance μH : 3.0
  • DCR Max. mΩ : 1.75
  • Isat Typ. A : -
  • Irms Typ. A : -
  • inquiry :
×

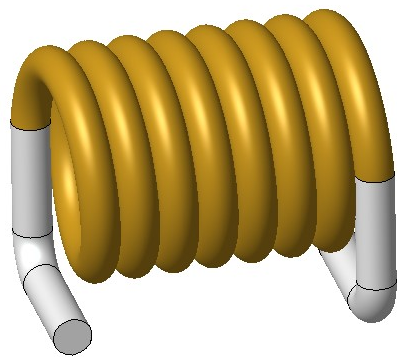

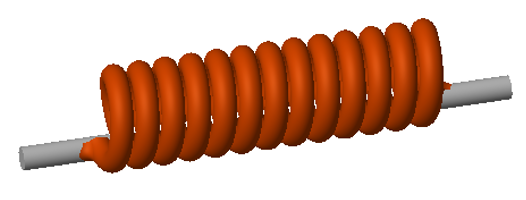

SMD SPRING COIL

Image catalog Automotive grade Type Part Number Wire I.D Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
RF Coil E2 Type 0.15~0.8 0.4~3.0 3.6~174.0 - - -
RF Coil E1 Type 0.15~0.3 0.6~1.4 3.4~19.0 - - -
  • Part Number : E2 Type
  • Type : RF Coil
  • Wire : 0.15~0.8
  • I.D : 0.4~3.0
  • Inductance μH : 3.6~174.0
  • DCR Max. mΩ : -
  • Isat Typ. A : -
  • Irms Typ. A : -
  • inquiry :
  • Part Number : E1 Type
  • Type : RF Coil
  • Wire : 0.15~0.3
  • I.D : 0.6~1.4
  • Inductance μH : 3.4~19.0
  • DCR Max. mΩ : -
  • Isat Typ. A : -
  • Irms Typ. A : -
  • inquiry :
×

CUSTOMIZING

Image catalog Automotive grade Type Part Number LxW
mm		 Height Max.
mm		 Inductance
μH		 DCR Max.
mΩ		 Isat Typ.
A		 Irms Typ.
A		 Inquiry
게시물이 없습니다.

게시물이없습니다.

×
